PRODUCTS&SERVICE


標準型ロール/原反リフター
PL-200-12SR
PL-H200-12SR
SC-2-8SR-1
SC-2-8SR-1
SC-4-8R-1
SC-4-8R-1
HL350V
HL350V
FL350R
FL350R
FL350V
FL350V
型式 積載
荷重
(s)
最低位
(o)
最高位
(o)
荷台寸法
(フォーク)
(o)
全長
(o)
全幅
(o)
全高
(o)
積載
方向
昇降方式 自重
(s)
備考
PL-H200-12SR 60 210 1300 935 530 1550 横/縦 足踏油圧式 ターンテーブル式
HL100V 100 120 1250 V型荷台
W500×L600
880 460 1650 手動巻上式 45
FL100V 1070 710 1600 足踏油圧式 80
LM100V 900 460 1620 電動油圧式 67
HL100R 150 1250 ラムフォーク
φ40×L500
880 460 1650 手動巻上式 38
FL100R 1070 710 1600 足踏油圧式 80
LM100R 900 460 1620 電動油圧式 60
HL200V 200 120 V型荷台
W500×L600
880 460 1650 手動巻上式 52
FL200V 1070 710 1600 足踏油圧式 90
HL200R 150 ラムフォーク
φ40×L500
880 460 1650 手動巻上式 45
FL200R 1070 710 1600 足踏油圧式 90
 SC-2-8SR-1 200 840 ローラー幅480
ピッチ120
705 600 975 63 ゴムローラー/適応ロール径φ100〜300/4輪自在車輪
SC-2-8R-1 57 樹脂ローラー/適応ロール径φ100〜300/4輪自在車輪
SC-2-12SR-1 1190 1325 68 ゴムローラー/適応ロール径φ100〜300/4輪自在車輪
SC-2-12R-1 62 樹脂ローラー/適応ロール径φ100〜300/4輪自在車輪
HL300V 300 120 1200 V型荷台
W500×L400
930 1650 手動巻上式 77
HL300R 150 ラムフォーク
φ50×L500
70
HL350V 350 120 1500 V型荷台
W600×L600
690 1690 90
FL350V 1070 770 1600 足踏油圧式 100
LM350V 980 690 1670 電動油圧式 142
HL350R 150 ラムフォーク
φ50×L600
1690 手動巻上式 83
FL350R 1070 770 1600 足踏油圧式 100
LM350R 980 690 1670 電動油圧式 142
SC-4-8R-1 400 245 885 ローラー幅550
ピッチ240
775 965 足踏油圧式 82 スチールローラー/
適応ロール径φ200〜600/4輪自在車輪
SC-4-12R-1 1235 1315 87
HL500V 500 120 1500 V型荷台
W600×L690
1050 730 1900 手動巻上式 114
FL500V 1070 790 1600 足踏油圧式 115
LM500V 1050 730 1900 電動油圧式 159
HL500R 150 ラムフォーク
φ65×L600
手動巻上式 107
FL500R 1070 790 1600 足踏油圧式 115
LM500R 1050 730 1900 電動油圧式 159
標準型ロール反転リフター
RT-50-LHT
RT-50-LHT

SC-4-12RC

紙管リフターL
PL-D350-15RC
PL-D650-15RC
GRHL300LHT
GRHL300LHT
型式 積載
荷重
(s)
最低位
(o)
最高位
(o)
対応
ロール径
(o)
対応内径 脚寸法(o) 全長
(o)
全幅
(o)
全高
(o)
昇降方式 反転
方式
チャッキング
方式
外幅 内幅
RT50LHT 50 0 1200 MAXφ500 3インチ 750 610 790 750 1650 手動巻上式 手動 手動
RT50MHT 電動油圧式
RT50MDT 940 電動
SC-4-12RC 100 1305 MAXφ400 690 359 1210 745 1315 足踏油圧式 手動
RT100LHT 1400 MAXφ600 930 750 1070 930 1900 手動巻上式
RT100MHT 1100 電動油圧式
RT100MDT 電動
紙管リフターL 1080
(水平時)
736 624 1015 736 1385 手動巻上式 手動
マルチロールリフター
(紙管・樹脂管対応)
1010
GRHL100LHT 1000 φ300~600
L400~800
外径
チャック
880 700 880 1920
GRHL100MHT 電動油圧式
GRHL100MDT 電動 電動
RT200LHT 200 1400 MAXφ600 3インチ 930 750 930 1900 手動巻上式 手動 手動
RT200MHT 電動油圧式
RT200MDT 電動
PL-H650-15RC  300 1670 φ350~800 外径
チャック
550 350 1235 790 1950 手動油圧式 手動
PL-D650-15RC 1210  電動油圧式
GRHL300LHT 1000 φ300~600
L400~800
880 700 880 1920 手動巻上式
GRHL300MHT 電動油圧式
GRHL300MDT 電動
ステンレス仕様
SRT30LHT 30 0 1200 MAX
φ500
3インチ 750 610 790 750 1650 手動巻上式 手動 手動
SRT30MHT 830 電動油圧式
SRT30MDT 1400 870 電動
SRT50LHT 50 1200 790 手動巻上式 手動
SRT50MHT 830 電動油圧式
SR50MDT 1400 870 電動
スクイ板式ロール反転リフター(受注製作)  都合により、2014年08月より受注を一時中止しております。
スクイ板式ロール反転リフター
積載荷重(s) 250
荷台高さ(o) 120〜1000(倒立時)
荷台寸法(o) L420×W500
リフト方式 足踏油圧式
対応ロール径 φ500
備 考 異幅ロール対応荷台
荷台面ゴム張り
スクイ板式ロール反転リフター
積載荷重(s) 200
荷台高さ(o) 120〜850(倒立時)
荷台寸法(o) L350×W500
リフト方式 足踏油圧式
対応ロール径 φ300
備 考 異ロール幅対応荷台
荷台面ゴム張り
四輪自在車輪
ロール反転機 ロールマンボタン操作一つ反転作業が完了する
ロールマンはこちら
特製ロールリフター製作例(オーダーメイド)
1.ロールリフター(紙管引掛け/シャフト受兼用型) 2.原反リフター(胴受型)
ロールリフター
積載荷重(s) 200
フォーク高さ(o) 160〜1300
フォーク外幅(o) 130〜1320
リフト方式 手動油圧式
備 考 V型フォーク
紙管用フック
四輪自在車輪
原反リフター
積載荷重(s) 600
荷台高さ(o) 200〜1000
荷台寸法(o) L970×W800
リフト方式 足踏油圧式
対応ロール径 MAXφ1000
備 考 V型荷台脱着式
3.原反リフター(胴受型) 4.ロールリフター(胴受型)
原反リフター
積載荷重(s) 500
荷台高さ(o) 220〜750
荷台寸法(o) L700×W600
リフト方式 手動巻上式
対応ロール径 φ800
備 考 脱着式ゴムローラー
四輪自在車輪
ロールリフター
積載荷重(s) 100
フォーク高さ(o) 300〜850
荷台寸法(o) W800
リフト方式 手動油圧式
対応ロール径 φ200〜300
備 考 ゴムローラー荷台
四輪自在車輪
5.ロールリフター(胴受型) 6.ロールリフター(胴受型)
ロールリフター
積載荷重(s) 200
荷台高さ(o) 155〜930
荷台寸法(o) L250×W1000
リフト方式 足踏油圧式
対応ロール径 MAXφ300
備 考 V型荷台
荷台面ゴム張り
四輪自在車輪
ロールリフター
積載荷重(s) 100
荷台高さ(o) 200〜850
荷台寸法(o) φ60×W790
リフト方式 手動油圧式
対応ロール径 φ190〜300
備 考 バランス
  ウェイト付
 四輪自在車輪
7.原反リフター(胴受型) 8.原反リフター(胴受型)
原反リフター
積載荷重(s) 150
荷台高さ(o) 85〜930
荷台寸法(o) L800×W650
リフト方式 足踏油圧式
対応ロール径 φ1050
備 考 低床タイプ
原反リフター
積載荷重(s) 750
荷台高さ(o) 150〜850
荷台寸法(o) L700×W600
リフト方式 足踏油圧式
対応ロール径 φ800
備 考 脱着式ゴムローラー
9.ロールリフター(省スペース型) 10.ロールリフター(テーブルタイプ)
ロールリフター
積載荷重(s) 350
荷台高さ(o) 190〜1100
荷台寸法(o) L300×W600
リフト方式 手動油圧式
対応ロール径 φ250
備 考 V型荷台
荷台面ゴム張り
四輪自在車輪
指定色
ロールリフター
積載荷重(s) 100
荷台高さ(o) 380〜860
荷台寸法(o) L780×W400
リフト方式 足踏油圧式
対応ロール径 φ360
備 考 テーパーローラー荷台
脱落防止金具
低床型
特殊ハンドル
11.ロールリフター(胴受型) 12.原反リフター(胴受型)
ロールリフター
積載荷重(s) 160
荷台高さ(o) 490〜1090
荷台寸法(o) L195×W800
リフト方式 足踏油圧式
対応ロール径 MAXφ220
備 考 V型荷台
荷台面ゴム張り
四輪自在車輪
指定色
導電車輪
ガード付キャスター
ロールリフター
積載荷重(s) 600
荷台高さ(o) 220〜1350
荷台寸法(o) L750×W600
リフト方式 手動油圧式
対応ロール径 MAXφ800
備 考 V型荷台
指定色
13.ロールリフター(胴受型) 14.ロールリフター(テーブルタイプ)
ロールリフター
積載荷重(s) 200
荷台高さ(o) 300〜1250
荷台寸法(o) W500
リフト方式 足踏油圧式
対応ロール径 φ125〜300
備 考 センター復帰式
   ローラー
四輪自在車輪
ロールリフター
積載荷重(s) 300
荷台高さ(o) 730〜1380
荷台寸法(o) W800×D400
リフト方式 足踏油圧式
対応ロール径 MAXφ200
備 考 サイドハンドル
V型嵩上げ荷台
荷台面ゴム張り
大径四輪自在車輪
15.ロールリフター(胴受型) 16.ロールリフター(シャフト受型)
ロールリフター
積載荷重(s) 500
荷台高さ(o) 220〜850
荷台寸法(o) L650×W600
リフト方式 足踏油圧式
対応ロール径 φ600
備 考 V型荷台
(側面テーパー仕様)
荷台面ゴム張り
四輪自在車輪
ロールリフター
積載荷重(s) 500
フォーク高さ(o) 455〜1250
フォーク外幅(o) 170〜960
リフト方式 足踏油圧式
対応シャフト径 3インチ
備 考 V型フォーク
荷受面ゴム張り
四輪自在車輪
17.原反リフター(胴受型) 18.ロールリフター(省スペース/二段荷台)
原反運搬車
積載荷重(s) 500
荷台高さ(o) 220〜950
荷台寸法(o) L700×W600
リフト方式 足踏油圧式
対応ロール径 φ800
備 考 脱着式ゴムローラー
四輪自在車輪
ロールリフター
積載荷重(s) 80(1段あたり)
荷台高さ(o) 225〜1125(下段)
荷台寸法(o) L300×W800
リフト方式 手動油圧式
対応ロール径 φ200
備 考 V型荷台
荷台面ゴム張り
四輪自在車輪
19.長尺ロールリフター(胴受型) 20.軽量ロールリフター(胴受型)
ロールリフター
積載荷重(s) 300
荷台高さ(o) 510〜1930
荷台寸法(o) L425×W1470
リフト方式 手動油圧式
対応ロール径 MAXφ400
備 考 V型荷台(SUS製)
フロアーロック
四輪自在車輪
ロールリフター
積載荷重(s) 60
荷台高さ(o) 120〜1010
荷台寸法(o) L150×W400
リフト方式 手動巻上式
対応ロール径 MAXφ100
備 考 V型荷台
21.ロールリフター(シャフト受型) 22.ロールリフター(胴受型)
ロールリフター
積載荷重(s) 500
フォーク高さ(o) 100〜1100
フォーク寸法(o) L655
リフト方式 足踏油圧式
対応ロール径 φ800
備 考 V型フォーク
(ゴム張り)
ロールリフター
積載荷重(s) 160
荷台高さ(o) 490〜1090
荷台寸法(o) L195×W800
リフト方式 手動巻上式
対応ロール径 MAXφ220
備 考 V型荷台
荷台面ゴム張り
四輪自在車輪
指定色
導電車輪
ガード付キャスター
23.原反リフター(胴受型) 24.ロールリフター(紙管引掛け/シャフト受兼用型)
原反リフター
積載荷重(s) 150
荷台高さ(o) 155〜1200
荷台寸法(o) L470×W500
リフト方式 足踏油圧式
対応ロール径 φ500
備 考 脱着式ゴムローラー
四輪自在車輪
ロールリフター
積載荷重(s) 250
フォーク高さ(o) 420〜1480
フォーク内幅(o) 〜990
リフト方式 足踏油圧式
対応ロール径 φ550
備 考 V型フォーク
紙管用フック
四輪自在車輪
25.原反リフター(胴受型) 26.ロールリフター(胴受型)
積載荷重(s) 150
荷台高さ(o) 150〜950
荷台寸法(o) L500×W700
リフト方式 足踏油圧式
対応ロール径 φ500
備 考 荷台片側
オーバーハング
四輪自在車輪
積載荷重(s) 80
荷台高さ(o) 300〜1050(φ300芯)
荷台寸法(o) L315×W800
リフト方式 足踏油圧式
対応ロール径 φ300
備 考 四輪自在車輪
V型荷台
27.ロールリフター(縦・胴受型) 28.ロールリフター(胴受型)
積載荷重(s) 100
荷台高さ(o) 145〜1500
荷台寸法(o) L600×W600
リフト方式 足踏油圧式
対応ロール径 MAXφ600
備 考 V型荷台
四輪自在車輪
積載荷重(s) 750
荷台高さ(o) 220〜850
荷台寸法(o) L700×W600
リフト方式 足踏油圧式
対応ロール径 φ800
備 考 帯電防止車輪
SUS貼荷台
脱着式ゴムローラー
29.ロールリフター(紙管受型/ラムフォーク) 30.ロールリフター(胴受型)
積載荷重(s) 100
フォーク高さ(o) 210〜1020
フォーク寸法(o) L600×φ60.5
リフト方式 足踏油圧式
対応ロール径 φ400
備 考 ラムフォーク
積載荷重(s) 350
荷台高さ(o) 175〜1535
荷台寸法(o) L210×W1200
リフト方式 足踏油圧式
対応ロール径 MAXφ250
備 考 四輪自在車輪
幅広V型荷台
31.原反リフター(胴受型) 32.ロールリフター(紙管受型/ラムフォーク)
積載荷重(s) 600
フォーク高さ(o) 110〜1130
フォーク寸法(o) L790×W600
リフト方式 足踏油圧式
対応ロール径 φ800
備 考 ゴムクサビ付
積載荷重(s) 50
フォーク高さ(o) 140〜1270
フォーク寸法(o) L950×φ48.6
リフト方式 足踏油圧式
対応ロール径 φ400
備 考 SUSラムフォーク
ロックピン付
33.原反リフター(胴受型) 34.版胴リフター(胴受型)
積載荷重(s) 400
荷台高さ(o) 150〜1100
荷台寸法(o) L560×W600
リフト方式 足踏油圧式
対応ロール径 φ600
備 考 脱着式ゴムローラー
四輪自在車輪
積載荷重(s) 600
荷台高さ(o) 220〜1100
荷台寸法(o) L600×W1,000
リフト方式 足踏油圧式
対応ロール径 φ600
備 考 荷台面ゴム貼り
四輪自在車輪
35.ロールリフター(胴受型) 36.ロールリフター(胴受型)
積載荷重(s) 50
荷台高さ(o) 440〜1080(ロール芯)
荷台寸法(o) L1000×W230
リフト方式 足踏油圧式
対応ロール径 MAXφ300
備 考 ジャバラ付
四輪自在車輪
積載荷重(s) 50
荷台高さ(o) 570〜2380
荷台寸法(o) L190×W1800
リフト方式 手動巻上式
対応ロール径 MAXφ240
備 考 四輪自在車輪
37.ロールリフター(胴受型) 38.ロールリフター(省スペース/胴受型)
積載荷重(s) 500
荷台高さ(o) 240〜1370
荷台寸法(o) D210×W1100
リフト方式 足踏油圧式
対応ロール径 MAXφ300
備 考 四輪自在車輪
積載荷重(s) 500
荷台高さ(o) 220〜1100
荷台寸法(o) L560×W600
リフト方式 足踏油圧式
対応ロール径 MAXφ600
備 考 四輪自在車輪
収納式ポンプペダル

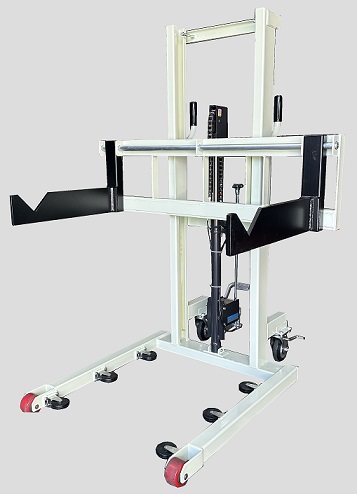

39.ロールリフター(シャフト受型) 40.ロールリフター(紙管受型/ラムフォーク)
積載荷重(s) 500
フォーク高さ(o) 150〜850
フォーク内幅(o) 575〜935
リフト方式 足踏油圧式
対応シャフト径 3インチ
備 考 V型フォーク
荷受面ゴム張り

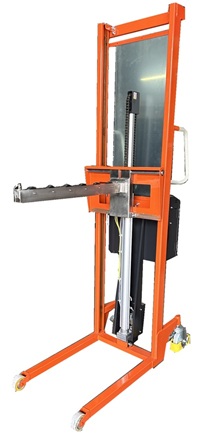

積載荷重(s) 100
フォーク高さ(o) 190〜1610
フォーク寸法(o) L700×W114
×H100
リフト方式 足踏油圧式
対応ロール径 φ450
備 考 無電解メッキ
MCナイロン付
特型フォーク仕様
落下防止ピン

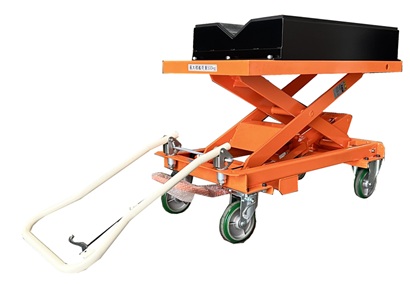

40.ロールリフター(胴受型)
積載荷重(s) 150
荷台高さ(o) 1,100〜1,730
荷台寸法(o) W150×L900
リフト方式 足踏油圧式
対応ロール径 140
備 考 V型荷台
ジャバラ付
紙管チャッキングシャフト
原反/ロールの吊下げ及びハンドリングに便利です。
紙管チャッキングシャフト紙管チャッキングシャフト用途
<特長>
●メカロック方式採用により、エアーの供給・配管が不要です。倉庫など、エアー源のない場所でも使用できます。
●エアー洩れによる製品の落下の心配がありません。
●ロール製品を紙管内で支持しますので製品を傷めません。
●ロック作業は、レバー操作により、スムーズに確実にできます。
型式 適用紙管内径(o) 許容荷重(s) ロック方式 操作方法 自重(s) 紙管チャッキングシャフト使用例
使用例
RHS-75-150 76〜78 150 キー式 手動式 4
RHS-75-300 300 7
RHS-75-600 600 8.4
RHS-149-500 150〜152 500 10
特製版胴ラック
外形寸法
W×D×H(o)
適用シャフト
φ×L(o)
許容荷重
(s/段)
軸受部
製作例
2,040×630×1,486 φ200×L2,000 200 傾斜4度
