PRODUCTS&SERVICE


標準型チルローラー
W型
W型シリーズ
・方向転換はジャッキアップ
・コンクリート路面でも使用可能
※型式末尾Uはウレタン車輪/Sはスチール車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
W-2UA 2 214×330×84 4 13 φ150
W-3UA 3 244×350×90 17
W-5UA 5 284×400×124 32 φ180
W-8UA 8 344×460×144 42 φ240
W-10SA 10 204×350×99 20 φ150
W-10UA 294×635×132 8 70 φ280
W-15UA 15 426×635×132 12 98
W-20UA 20 558×655×132 16 135 φ360
WS型
WS型シリーズ
・W型の低床、軽量タイプ
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WS-2U 2 156×270×63 4 5 φ125
WS-3U 3 176×310×77 8 φ150
WS-5U 5 225×345×96 16 φ180
WS-8U 8 275×400×119 29 φ240
WS-10U 10 295×425×129 35
WS-10UA 335×429×95 8 30
WS-16UA 16 426×501×118 55 φ320
WS-24UA 24 426×629×135 12 110 φ360
WB型
WB型シリーズ
・凹凸路面でも運搬可能
・トッププレートは最大4度までのボギーが可能
・コンクリート路面でも使用可能
・軽量設計
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WB-2UA 2 214×330×94 4 14 φ150
WB-3UA 3 244×350×108 18
WB-5UA 5 293×402×133 36 φ180
WB-8UA 8 353×460×157 49 φ240
WB-10UA 10 299×634×92 8 70
WB-15UA 15 426×634×192 12 105 φ360
WB-20UA 20 585×710×219 16 190
WBS型
WBS型シリーズ
・4輪ボギー機構を装備したWB型の超低床、軽量タイプ
・トッププレートは最大傾斜4°までのボギーが可能
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WBS-2U 2 165×280×77 4 7 φ125
WBS-3U 3 185×325×91 10
WBS-5U 5 234×370×112 21 φ180
WBS-8U 8 284×425×138 37 φ240
WBS-10U 10 304×450×150 47
WBS-10UA 245×539×134 8 41 φ180
WBS-16UA 16 389×688×165 100 φ280
WBS-24UA 24 446×699×190 12 150
WR型
WR型シリーズ
・前輪に左右45°の旋回機能があり、方向転換が可能
・固定ピンのセットで直進専用としても使用可能
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WR-2UA 2 267×342×107 4 18 φ180
WR-3UA 3 293×351×111 21
WR-5UA 5 335×411×137 37 φ240
WR-8UA 8 395×478×161 58
WRS型
WRS型シリーズ
・4輪旋回機構をを装備したWR型の超低床、軽量タイプ
・ローラーは小型・強力タイプを使用
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WRS-5U 5 284×358×115 4 25 φ180
WRS-8U 8 340×409×140 42 φ240
WRS-10U 10 364×435×145 53
S型
S型シリーズ
・小さな力で移動物の方向転換が可能
※型式末尾Uはウレタン車輪/Sはスチール車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
S-2UA 2 335×300×121 2 19 φ150
S-4UA 4 395×300×141 23
S-5SA 5 255×275×99 13 φ125
S-10SA 10 255×275×102 15
WBL型
WBL型シリーズ
・トッププレートは最大14°まで傾斜
・フレーム前後に補助ローラーを装着し、傾斜路面に対する追従性を向上
・トラック(ボディ傾斜式)から直接荷降ろしが可能
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WBL-3U 3 245×470×144 4 23 φ150
WBL-5U 5 294×560×173 45 φ180
WBL-8U 8 354×630×193 65 φ240
CWB型(直列ボギー型)
CWB型シリーズ
・狭い走行路面に威力を発揮
・凹凸路面でも運搬可能
・トッププレートは最大4°までボギー可能
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
CWB-1U 1 127×310×93 2 9 φ100
CWB-2U 2 157×375×132 22 φ150
CWB-4U 4 186×424×156 32 φ180
CS型
CS型シリーズ
・小型コンパクト設計
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
CS-05U 0.5 122×230×89 1 4 φ100
CS-07U 0.75 136×230×99 5
CS-1U 1 157×280×130 11 φ150
CS-2U 2 186×280×150 13
CW型
CW型シリーズ
・狭い走行路面に威力を発揮
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
CW-1U 1 127×310×86 2 8 φ125
CW-2U 2 157×380×123 18 φ150
CW-4U 4 186×430×146 25 φ180
駆動型
WD型 専用付属品
WD型シリーズ
・フレームに装着した駆動シャフトを回転することで、自走が可能
・駆動シャフトの回転はラチェットハンドルにより可能
・移動物の前進後退および微調整が可能
・駆動シャフトを外すことにより、W型と同機能
・駆動トルクが大きくても、長尺の操作ハンドルを用いて作動が容易
・油圧駆動装置を装着する事によって自走が可能
※全てウレタン車輪
対応型式 WD-2U WD-3U WD-5U WD-8U WD-10U
駆動シャフト
駆動シャフト
13×270 17×310 22×390 27×480 32×540
ラチェットハンドル
ラチェットハンドル
呼び13 呼び17 呼び22 呼び27 呼び32
操作ハンドル
操作ハンドル
300L 350L 420L 590L 720L
オプション
駆動シャフト(長尺)
駆動シャフト(長尺)
13×670 13×810 22×990 27×1180 32×1340
操作ハンドル(長尺)
操作ハンドル(長尺)
800L 1000L 1200L
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WD-2U 2 165×260×68 4 6 φ125
WD-3U 3 192×320×83 10 φ150
WD-5U 5 249×370×104 20 φ180
WD-8U 8 307×430×128 35 φ240
WD-10U 10 331×450×139 43

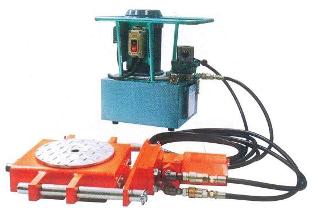

油圧駆動型
油圧駆動型
油圧駆動型
・コンクリート路面での自動搬送が可能で、方向転換もハンドル操作で行えます
・移動速度は、油圧コントロールバルブで無段階にでき、微調整も行えます
・油圧ユニットのコントロールバルブを取替える事により
             同一ユニットから1ウェイ~4ウェイまで操作可能
・油圧ユニットは、油圧チルホールのユニットとしても使用する事ができ、
            モータータイプとエンジンタイプがあります。
・チルローラー油圧駆動型は、小型、軽量、コンパクト設計のため重量が軽く、
                 本体、駆動装置、油圧ユニットに分離する事ができます。
・油圧駆動装置はWD型に装着できます。また、駆動装置を外せば手動での操作も可能です
・前進・後退の切替は、カプラ接続を入替える事により行います。
(OPでコントロールバルブに正逆切替バルブも装着できます)
型式 最大能力
(t)
油圧モーター 駆動装置寸法
W×L×H(㎜)
速度(m/min) 標準付属品 重量
(㎏)
最大
駆動
トルク
㎏/m
最高
使用
圧力
㎏/㎠
TU-16H TU-32H
1way 2way 4way 1way 2way 4way カプラ 回り止め
シャフト
WD-5UH 5 47 125 370×272×256 1~6.8 1~3.4 1~1.7 1~11.0 1~14.0 1~15.5 PT3/8
(2ケ)
φ25×280 6
WD-8UH 8 430×277×280 1~8.6 1~4.3 1~2.1 1~5.5 1~7.0 1~7.7 φ30×350 19
WD-10UH 10 450×280×294 1~9.5 1~4.8 1~2.4 1~2.7 1~3.5 1~3.8 21
油圧ユニット(モーター) 油圧ユニット(エンジン)
油圧ユニット  油圧ユニット(エンジン型)
型式 常用圧力
(bar)
油圧タンク
容量(L)
モーター 型式 常用圧力
(bar)
油圧タンク
容量(L)
エンジン
モーター形式 常用出力 形態 常用出力
(PS/rpm)
潤滑方式 タンク
容量(L)
TU-16HM 100 16 3相200V
2極全閉
外扇形
2PS(1.5kw) TU-16HE 100 16 強制空冷
2サイクル
エンジン
3.0/1600 混合
ガソリン
25:1
2.5
TU-32HM 5PS(3.7kw) TU-32HE 5.0/4000 4

電動駆動型
CWDP型
CWDP型
・単相100V電源で運転可能(5t用)
・牽引装置を使用せずに、重量物の搬送作業が可能
・用途に合わせ、スピードコントロールが可能
・ペンダントスイッチにて簡単簡単操作
・駆動装置を取外せば、手動運転が可能
・本体/駆動装置/制御盤に分離でき持運びが容易
※ウレタン車輪
注:下記積載荷重は2台1組使用時の電動駆動可能な重量です。
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
CWDP-5U 5 232×440×154 2 27 φ180
CWDP-10U 10 423×450×192.6 4 49 φ240
電動駆動装置
型式 始動
駆動力
(㎏)
モーター
(W)
重量
(㎏)
ブレーキ
仕様
走行速度
(m/min)
CWDP-5UESV 350 200 22 モーター内臓
電磁ブレーキ
2.0~4.0
CWDP-10UESV 700 400 34 1.6~3.2
電動駆動用制御盤
CWDP制御盤
型式 電源 重量(㎏) 操作
方式
コード長さ
制御盤
(1台用)
制御盤
(2台用)
CWDP-5UESV用 単相100V
(3.5A以上)
12 17 押釦 電源用10m
モーター用15m
操作用5m
CWDP-10UESV用  三相200V 20
クリーンルーム仕様
WSP型
WSP型シリーズ
・W型の低床型、軽量、4輪タイプ
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WSP-2U 2 156×270×63 4 5 φ125
WSP-3U 3 175×310×77 8 φ150
WSP-5U 5 225×345×96 16 φ180
WSP-8U 8 375×400×119 29 φ240
WSP-10U 10 295×425×129 35
WRSP型
WRSP型
・4輪旋回機構を装備したWR型の超低床、軽量タイプ
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WRSP-5U 5 284×358×115 4 5 φ180
WRSP-8U 8 340×410×140 8 φ240
WRSP-10U 10 364×436×145 16
TSP型
TSP型シリーズ
・超低床型、軽量、6輪タイプ
・重量物移動時の安定度を追求した低重心・コンパクト設計
※全てウレタン車輪
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
TSP-2U 2 219×270×63 6 7 φ125
TSP-4.5U 4.5 249×310×77 11 φ150
TSP-7.5U 7.5 323×345×96 21 φ180
TSP-12U 12 398×400×119 40 φ240
クリーンルーム仕様駆動型
WDP型 専用付属品
WDP型シリーズ
・フレームに装着した駆動シャフトを回転することで、自走が可能
・駆動シャフトの回転はラチェットハンドルにより可能
・移動物の前進後退および微調整が可能
・駆動シャフトを外すことにより、W型と同機能
・駆動トルクが大きくても、長尺の操作ハンドルを用いて作動が容易
※全てウレタン車輪
対応型式 WDP-2U WDP-3U WDP-5U WDP-8U WDP-10U
駆動シャフト
駆動シャフト
13×270 17×310 22×390 27×480 32×540
ラチェットハンドル
ラチェットハンドル
呼び13 呼び17 呼び22 呼び27 呼び32
操作ハンドル
操作ハンドル
300L 350L 420L 590L 720L
オプション
駆動シャフト(長尺)
駆動シャフト(長尺)
13×670 13×810 22×990 27×1180 32×1340
操作ハンドル(長尺)
操作ハンドル(長尺)
800L 1000L 1200L
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
WDP-2U 2 168×260×68 4 6 φ125
WDP-3U 3 192×320×83 10 φ150
WDP-5U 5 249×370×104 20 φ180
WDP-8U 8 307×430×128 35 φ240
WDP-10U 10 331×450×139 43
チルポーター(アルミボディ超軽量型) オプション
TSP型
TSP型
チルポーターは、防振に適した小型、強力タイプのウレタンローラータイプで
5機種をラインアップ。さらにフレーム形状、ターンテーブル、ハンドルピン
、ローラー形状、シャフト、ベアリングなど、パーツのひとつひとつに改良を
加えました。
型式 積載荷重
(t)
フレーム寸法
W×L×H(㎜)
車輪
(個)
自重
(㎏)
ターン
テーブル
AW-2UA 2 154×260×64 4 4 φ125
AW-3UA 3 179×300×78 7 φ150
AW-5UA 5 232×335×97 13 φ180
AW-8UA 8 286×400×120 22 φ240
AW-10UA 10 307×425×132 28
オプション(チルローラー、チルポーター専用ハンドル)
チルローラー/チルポーターハンドル
PH-20 WD-2U、WS-2U、WBS-2U、AW-2UA
PH-25 S型、W-2UA~5UA、W-10SA、WB-2UA~5UA、WB-3/5UA、
WR-2UA~5UA、CS型、CW型、CWB型、WD-3/5U、WJ-5U、WBL-3/5U
、WS-3/5U、
WS-10UA、WBS-3/5U、WRS-5U、AW-3/5UA
PH-30 W-8UA、WB-8UA、WR-8UA、WD-8/10U、WJ-10U、WBL-8U
、WS-8/10U、WS-16/24UA、WBS-8/10U、WBS-10UA~24UA、
WRS-8/10U、AW-8/10UA
