PRODUCTS＆SERVICE

DHARMA(ダルマー)ジャッキ
標準タイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)

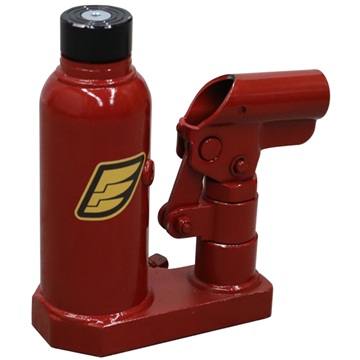

D-030 3 100 183 70 133 38 3.5
D-040 4 110 201 74 141 4.1
D-060 6 115 90 149 45 5.4
D-100 10 130 252 100 164 50 8.2
D-160 16 136 258 110 176 65 12
D-200 20 140 288 130 190 16
低床型タイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)

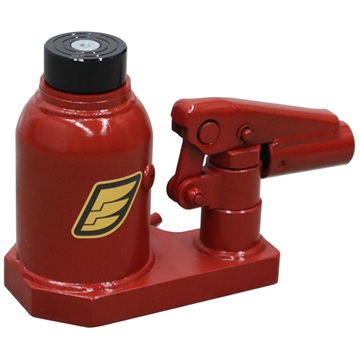

DT-060 6 62 148 90 149 45 4.4
DT-100 10 63 185 100 164 50 6.6
DT-160 16 64 110 176 65 9
DT-200 20 52 200 130 190 12
超低床タイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)
DTB-060 6 25 108 90 149 45 3.7
超低床2段伸びタイプ 超低床ダルマジャッキ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)
DTS-2-100 10 50 95 130 190 なし 7.2
超低床3段伸びタイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)

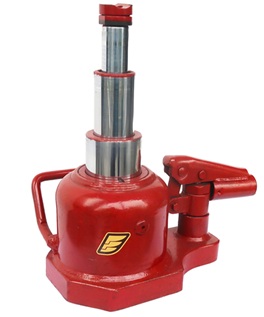

DTS-3-030 3 144 130 130 190 球面ヘッドキャップ 8.4

クリーンルームタイプ
クリーンルーム標準タイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)

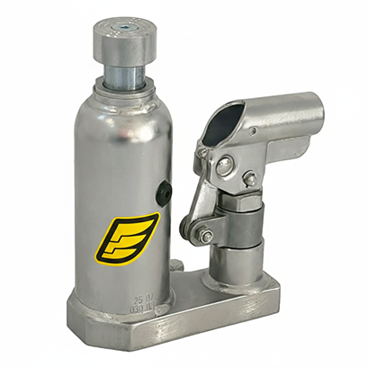

D-030C 3 100 183 70 133 38 3.5
D-040C 4 110 201 74 144 4.1
D-060C 6 115 90 149 45 5.4
D-100C 10 130 252 100 164 50 8.2
D-160C 16 136 258 110 176 65 12
D-200C 20 140 288 130 190 16
クリーンルーム低床型タイプ 低床型クリーンルーム用ダルマジャッキ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)
DT-060C 6 62 148 90 149 45 4.4
DT-100C 10 63 185 100 164 50 6.6
DT-160C 16 64 110 176 65 9
DT-200C 20 52 200 130 190 12
クリーンルーム超低床型タイプ
形式 許容荷重
(t)		 ストローク
(㎜)		 本体高さ
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 ヘッドキャップ径
(φ)		 質量
(㎏)

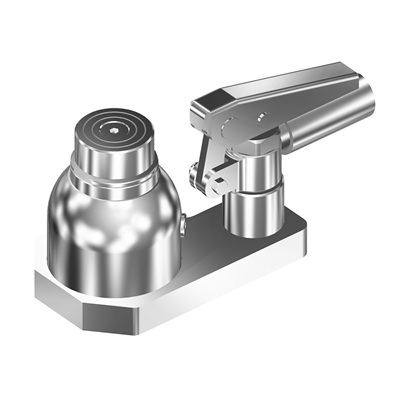

DTB-060C 6 25 108 90 149 45 3.7
DTS-2-100C 10 50 95 130 190 なし 7.2
