PRODUCTS＆SERVICE

ネジ式テーブルリフト

標準品で対応できない場合は、特製品の製作も承ります。 油圧式、ネジ式の選定は下記をご参照ください。

標準小型シリーズ

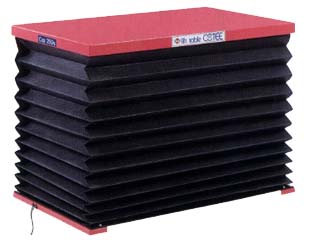

型式	積載 荷重 (�s)	テーブル 寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降 時間 (秒)	操作 スイッチ	LT-Sタイプ(末尾Bはジャバラ付) GLI-200-0508 GLIシリーズ特長 ・油圧式並の低価各 ・マイコンインバータ制御(オプション) ・自然降下ゼロ ・停止精度が優れている ・2台同調運転可能(200V仕様のみ) XS010506 XSシリーズ特長 ・停止位置を記憶し同じ高さで停止させる事ができます ・上昇/下降スピードを個別に設定する事ができます ・自己保持機能で、記憶した高さまで自動で運転できます
				最低位	最高位
LT-S10-0407	100	400	720	80	580	単相100V	10	フット
LT-S10-0509		520	850
GLI-100-0508W3		500	800	350	1800	AC100V/0.2kw AC200V/0.2kw	28
GLI-100-0608W3		600
XS010506-B		500	650	130	530	単相100V	10	押釦
XS0150508-B		500	813		670		14
XS010512-B		500	1200	150	950		27
LT-2S10-0407		400	650	200	1050		23
LT-2S10-0509		520	850
2XS010508-B		500	813	220	1070		22
2XS010510-B		518	945	235	1235		25
XS020506-B	200	500	650	150	550		16
XS020508-B		500	813		690		19
XS020512-B		500	1200	170	970		33
GLI-200-0508W		500	800	250	1220	AC100V/0.2kw AC200V/0.2kw	28	フット
GLI-200-0608W		600
LT-S25-0407	250	400	720	150	650	単相100V	22	押釦
LT-S25-0509		520	850
GLI-250-0510W3		500	1050	600	2350	AC200V/0.4kw	36	フット
GLI-250-0610W3		600
XS030508-B	300	500	813	150	690	単相100V	27	押釦
GLI-300-0409		400	900	155	700	AC200V/0.2kw	19	フット
GLI-300-0509		500
GLI-300-0609		600
GLI-300-0809		800
GLI-300-0410		400	1050		945		28
GLI-300-0510		500
GLI-300-0610		650			945		28
GLI-300-0810		800			945		28
GLI-500-0510	500	500	1050		905	AC200V/0.4kw	22
GLI-500-0610		650
GLI-500-0810		800
GLI-500-0512		500	1200		1015
GLI-500-0612		650
GLI-500-0812		800	1200		1015
GLI-500-0510W		500	1050	400	1600		36
GLI-500-0610W		600
GLI-500-0810W		800
GLI-500-1010W		1050
標準小型ジャバラ付シリーズ
型式	積載 荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		モーター	昇降時間 (秒)	操作 スイッチ	XSシリーズ
				最低位	最高位
LT-S10-0509B	100	520	850	80	580	単相100V	10	フット
LT-2S10-0509B				200	1050		23
XS010506J-B		600	780	130	530		10	押釦
XS0150508J-B			945		670		14
XS01512J-B			1330	150	950		16
2XS010508J-B			945	220	1070		22
2XS010510J-B		650	1140	235	1235		25
GLI-100-0609W3J			950	350	1800	AC100V/0.2kw AC200V/0.2kw	28	フット
XS020506J-B	200	600	780	150	550	単相100V	16	押釦
XS020508J-B			945		690		19
XS020512J-B			1330	170	970		33
GLI-200-0609WJ		650	950	250	1220	AC100V/0.2kw AC200V/0.2kw	28	フット
LT-25S-0509B	250	520	850	150	650	単相100V	22
GLI-300-0510J	300	520	1050	155	700	AC100V/0.2kw AC200V/0.2kw	19
GLI-300-0710J		750
GLI-300-0512J		520	1200		945		28
GLI-300-0712J		750
XS030508J-B		600	945	150	690	単相100V	27	押釦
GLI-500-0612J	500	650	1200	155	905	三相200V/0.4kw	22	フット
GLI-500-0713J		750	1350		1015

重量用シリーズ

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		モーター	昇降時間 (50Hz/秒)	操作 スイッチ	GLI-200-0508 GLIシリーズ特長 (末尾Jはジャバラ付) ・油圧式並の低価各 ・マイコンインバータ制御(オプション) ・自然降下ゼロ ・停止精度が優れている ・2台同調運転可能(200Ｖ仕様のみ) XSシリーズ特長 ・横揺れが少ない ・上下スピードが一定 ・自然降下ゼロ ・停止精度が優れている ・イージーメンテナンス ・油漏れがなくクリーン ・運転音が静か
				最低位	最高位
XS060610-B	600	640	1000	185	635	三相200V/0.4kw	15	押釦
XS060810-B		800
XS061010-B		1000
XS060612-B		640	1200		835		28
XS060812-B		800
XS061012-B		1000
XS061212-B		1200
XS060615-B		640	1500	210	1010		33
XS060815-B		800
XS061015-B		1000
XS061215-B		1200
XS060618-B		640	1800		1210		37
XS060818-B		800
XS061018-B		1000
XS061218-B		1200
GLI-750-0615	750	600	1500	230	1220		36	フット
GLI-750-0815		800
GLI-1000-0510	1000	500	1050	205	705		22
GLI-1000-0610		650
GLI-1000-0810		800
GLI-1000-0612		600	1200	230	1010		36
GLI-1000-0812		800	1200	230	1010		36
XS120610-B	1200	640	1000	230	680	三相200V/0.75kw	15	押釦
XS120810-B		800
XS121010-B		1000
XS120612-B		640	1200		880		26
XS120812-B		800
XS121012-B		1000
XS121212-B		1200
XS120615-B		640	1500		1030		31
XS120815-B		800
XS121015-B		1000
XS121215-B		1200
XS120618-B		640	1800		1230		36
XS120818-B		800
XS121018-B		1000
XS121218-B		1200
GLI-1500-1020	1500	1000	2000	280	1250	三相200V/0.4kw	34	フット
GLI-2000-0914	2000	900	1400		1030
XS201012-B		1000	1200		930	三相200V/1.5kw	20	押釦
XS201212-B		1200
XS201015-B		1000	1500		1080		25
XS201215-B		1200
XS201018-B		1000	1800	300	1300		32
XS201218-B		1200
重量用ジャバラ付シリーズ
型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ
				最低位	最高位
GLI-1000-0612J	1000	650	1200	205	705	三相200V/0.4kw	22	フット
GLI-1000-0713J		750	1350	230	1010		36

ブラシレスミニシリーズ(単相100/200Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ	GLM-100-46WV GLM/LT-Sシリーズの特長 ・ブラシレスモーター使用 ・上下限リミットスイッチ付
				最低位	最高位
GLM-70-46VT-100	70	400	650	130	560	単相100V	5	フット
GLM-70-56VT-100		500
GLM-70-58VT-100		520	850
GLM-70-40WVT-100		400	650	200	1050		12
GLM-70-56WVT-100		500	650
GLM-70-58WVT-100		520	850
GLM-100-46V-100/200	100	400	650	130	560	単相100V/200V	10
GLM-100-56V-100/200		500
GLM-100-58V-100/200		520	850
GLM-100-46WV-100/200		400	650	200	1050		23
LT-2S10-0407						単相100V
GLM-100-56WV-100/200		500				単相100V/200V
GLM-100-58WV-100/200		520	850
LT-2S10-0509						単相100V
GLM-150-47VT-100	150	400	720	150	650		11
GLM-150-58VT-100		520	850
GLM-200-508WV-100/200	200	500	800	200	1160	単相100V/200V	21
GLM-250-47V-100/200	250	400	720	150	650		22
LT-S25-0407						単相100V
GLM-250-58V-100/200		520	850			単相100V/200V
LT-S25-0509						単相100V
GLM-250-69V-100/200		600	900	110	710	単相100V/200V	14
GLM-250-610V-100/200			1050		830		18
GLM-250-89V-100/200		800	900		710		14
GLM-250-810V-100/200			1050		830		18
GLM-500-610V-100/200	500	650	1050	135	855		18
GLM-500-612V-100/200			1200		955		20
GLM-500-810V-100/200		800	1050		855		18
GLM-500-812V -100/200			1200		955		20
GLM-1000-610V-100/200	1000	650	1050	155	735		25
GLM-1000-612V-100/200			1200		885		32
GLM-1000-810V-100/200		800	1050		735		25
GLM-1000-812V-100/200			1200		885		32
ブラシレスミニジャバラ付シリーズ(単相100/200Vタイプ)
型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降 時間 (秒)	操作 スイッチ
				最低位	最高位
GLM-70-58VTJ-100	70	520	850	130	560	単相100V	5	フット
GLM-70-58WVTJ-100				200	1050		12
GLM-100-58VJ-100/200	100			130	560	単相100V/200V	10
LT-2S10-0509B				200	1050	単相100V	23
GLM-100-58WVJ-100/200						単相100V/200V
GLM-150-58VTJ-100	150	520	850	150	650	単相100V	11
GLM-250-58VJ-100/200	250					単相100V/200V	22
LT-S25-0509B						単相100V
GLM-250-710VJ-100/200		750	1050	110	700	単相100V/200V	9
GLM-250-712VJ-100/200			1200		820		11
GLM-500-712VJ-100/200	500			135	855		19
GLM-500-713VJ-100/200			1350		955		21
GLM-1000-712VJ-100/200	1000		1200	155	735		28
GLM-1000-713VJ-100/200			1350		885		35

ブラシレスミニシリーズ(DC12V/24V/48Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ	GLM-100-46WV GLM/LT-Sシリーズの特長 ・ブラシレスモーター使用 ・上下限リミットスイッチ付
				最低位	最高位
GLM-100-46V-12V/24V/48V	100	400	650	130	560	DC12V/24/48V	10	フット
GLM-100-56V-12V/24V/48V		500
GLM-100-58V-12V/24V/48V		520	850
GLM-100-46WV-12V/24V/48V		400	650	200	1050		23
GLM-100-56WV-12V/24V/48V		500
GLM-100-58WV-12V/24V/48V		520	850
GLM-200-508WV-24/48V	200	500	800		1160	DC24V/48V	21
GLM-250-47V-12V/24V	250	400	720	150	650	DC12/24/48V	22
GLM-250-58V-12V/24V		520	850
GLM-250-69V-24V		600	900	110	700	DC24V	9
GLM-250-610V-24V			1050		820		11
GLM-250-89V-24V		800	900		700		9
GLM-250-810V-24V			1050		820		11
GLM-500-508V-24/48V	500	500	800	130	600	DC12/24/48V	21
GLM-500-609V-24/48V		650	950
GLM-500-610V-24V			1050	135	855		19
GLM-500-612V-24V			1200		955		21
GLM-500-810V-24V		800	1050		855		19
GLM-500-812V -24V			1200		955		21
GLM-500-0510WV-24V		500	1050	280	1520		35
GLM-1000-610V-24V/48V	1000	650	1050	155	735		28
GLM-1000-612V-24V/48V			1200		885		35
GLM-1000-810V-24V/48V		800	1050		735		28
GLM-1000-812V-24V/48V			1200		885		35
ブラシレスミニジャバラ付シリーズ(DC12V/24V/48Vタイプ)
型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ
				最低位	最高位
GLM-100-58VJ-12V/24/48V	100	520	850	130	560	DC12/24/48V	10	フット
GLM-100-58WVJ-12V/24/48V				200	1050		23
GLM-250-58VJ-12V/24/48V	250	520	850	150	650		22
GLM-250-710VJ-24/48V		750	1050	110	700	DC24/48V	9
GLM-250-712VJ-24/48V			1200		820		11
GLM-500-609VJ-24/48V	500	650	950	130	600		21
GLM-500-712VJ-24V		750	1200	135	855		19
GLM-500-713VJ-24V			1350		955		21
GLM-1000-712VJ-24V	1000		1200	155	735		28
GLM-1000-713VJ-24V			1350		885		35

ブラシレス超低床ミニシリーズ(単相100V・単相200Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ	GLL/GLSB/LT-Sシリーズの特長 ・ブラシレスモーター使用 ・低床(GLL型) ・上下限リミットスイッチ付
				最低位	最高位
GLL-70-47VT-100	70	400	720	80	580	単相100V	5	フット
GLL-70-58VT-100		520	850
GLL-100-45VT-100	100	400	500
GLL-100-56VT-100		520	630
LT-S10-0407		400	720				10
GLL-100-47V-100V/200V						単相100V/200V
GLL-100-58V-100V/200V		520	850
LT-S10-0509						単相100V
GLL-150-45V-100V/200V	150	400	500		430	単相100V/200V
GLL-150-56V-100V/200V		520	630
ブラシレス超低床ミニジャバラ付シリーズ(単相100V・単相200Vタイプ)
型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ
				最低位	最高位
GLL-70-58VT-100	70	520	850	80	580	単相100V	5	フット
GLL-100-56VTJ-100	100
LT-S10-0509B						単相100V	10
GLL-100-56VTJ-100			630		430		5
GLL-150-56VJ-100V/200V	150					単相100V/200V	10

ブラシレス超低床ミニシリーズ(DC12V・24V・48Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ	GLL/GLSB/LT-Sシリーズの特長 ・ブラシレスモーター使用 ・低床(GLL型) ・上下限リミットスイッチ付
				最低位	最高位
GLL-100-47V-12V/24V/48V	100	400	720	80	580	DC12V/24V/48V	10	フット
GLL-100-58V-12V/24V/48V		520	850
GLL-150-45V-100V/200V	150	400	500		430
GLL-150-56V-100V/200V		520	630
ブラシレス超低床ミニジャバラ付シリーズ(DC12V・24V・48Vタイプ)
型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		電源	昇降時間 (秒)	操作 スイッチ
				最低位	最高位
GLL-100-58VJ-12V/24V/48V	100	520	850	80	580	単相100V/200V	10	フット
GLL-150-56VJ-12V/24V/48V	150		630		430	単相100V/200V

ブラシレス超低床スリムシリーズ(単相100Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		モーター	昇降時間 (秒)	操作 スイッチ	GLSB-100-2007 ・ブラシレスモーター使用 ・超低床
				最低位	最高位
GLSB-100-2007	100	200	700	80	580	単相100V/0.07kw	12	フット
GLSB-100-2507		250
GLSB-100-3007		300
GLSB-100-2009		200	900		730		15
GLSB-100-2509		250
GLSB-100-3009		300
GLSB-200-2108	200	210	800	110	620		22
GLSB-200-2508		250
GLSB-200-3008		300

ブラシレス超低床スリムシリーズ(DC24Vタイプ)

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		モーター	昇降 時間 (秒)	操作 スイッチ	GLSB-100-2007 ・ブラシレスモーター使用 ・超低床
				最低位	最高位
GLSB-100-2007-24V	100	200	700	80	580	単相100V/0.07kw	12	フット
GLSB-100-2507-24V		250
GLSB-100-3007-24V		300
GLSB-100-2009-24V		200	900		730		15
GLSB-100-2509-24V		250
GLSB-100-3009-24V		300

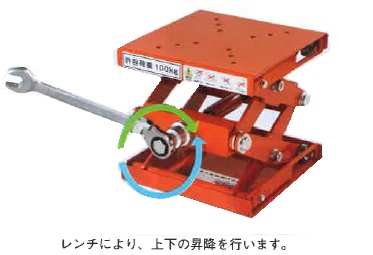

手動回転式

型式	積載荷重 (�s)	テーブル寸法 (�o) W×L		テーブル高さ(�o)		昇降方式	上昇回転数	自重 (�s)	※昇降工具として、 対辺17ラチェットレンチ または17スパナをご用意ください。
				最低位	最高位
GSH-30-4040	300	400	400	160	360	30°台形ネジ 手動回転方式	約40回	30
GSH-30-5050		500	500	162	362			32
