PRODUCTS＆SERVICE


をくだ屋技研

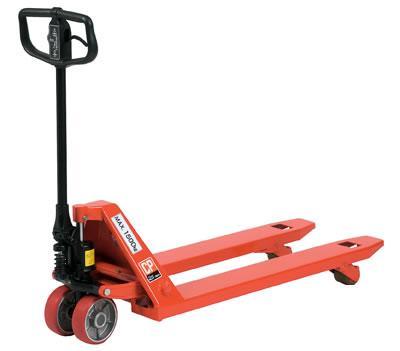

キャッチパレットトラック
ハンドルが樹脂製にしました
従来の鉄から材質を樹脂に変更し、軽く手触りも機能性もアップしました。しかも樹脂製でも強度は抜群！
ハンドルのデザインを一新
ユニバーサルデザインを設計コンセプトにして、ハンドル形状を一新。誰もが使用できる操作性を追求し、カタチにしました。微妙な角度が自在なハンドリングを実現します。
アルミ芯のステアリングホイール
従来の鋳物芯からアルミ芯へ変更。軽量化により、ハンドリングがよりスムーズになりました。
OPK独自の操作方式
レバーは手前に引き上げることで簡単にニュートラルになり、微妙な調整は要りません。
OPKキャッチパレットトラックは、操作性と安全性に配慮したこの独自方式を長年にわたって採用。
ユーザーから高い評価と信頼をいただいております。
現場に応じた多彩なオプション
OPKの長年の経験・ノウハウを活かして、さまざまな現場環境・使用状況に応じた各種オプションを準備いたしました。
豊富な製品バリエーションとの組合せで、幅広いユーザーニーズにお応えいたします。
RoHS指令、ELV指令クリアしました
無鉛塗料を採用するなど、キャッチパレットトラックすべてのタイプがEUの環境規制RoHS指令、ELV指令にそれぞれクリアしました。
移動が楽なプレミアシリーズ登場！
カルオス
対象機種
CP10～20(標準80㎜シリーズ)
CP7～20(低床65㎜シリーズ)

使用機種　CPC-20S-107 （Calos カルオス搭載キャッチパレットトラック）積載荷重　2,000kg測定場所　定盤上
制動ブレーキ付もございます
標準シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CPシリーズ
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CP-7M-85 700 65 185 850 450 210 1240 1150 ステレオ
150×45		 ウレタン
65×56
CP-7S-85 520 280
CP-7S-100 1000 1390
CP-7L-100 650 410
CP-7L-120 1200 1590
CP-10M-85 1000 80 200 850 450 210 1240 ステレオ
180×60 		 ウレタン
80×56
CP-10S-85 520 280
CP-10S-100 1000 1390
CP-10L-100 650 410
CP-10L-120 1200 1590
CP-13S-100 1300 1000 520 280 1390
CP-13L-100 650 410
CP-15M-85 1500 850 470 170 1260 1170 ウレタン
80×73
CP-15S-85 520 220
CP-15S-98 980 1390
CP-15S-107 1070 1480
CP-15S-115 1150 1560
CP-15J-98 980 620 320 1390
CP-15J-107 1070 1480
CP-15L-85 850 685 385 1260
CP-15L-107 1070 1480
CP-15L-122 1220 1630
CP-15L-140 1400 1810
CP-20S-85 2000 850 520 220 1260
CP-20S-107 1070 1480
CP-20S-115 1150 1560
CP-20L-85 850 685 385 1260
CP-20L-107 1070 1480
CP-20L-122 1220 1630
CP-20L-140 1400 1810
CP-25S-107 2500 1070 520 220 1480 ウレタン
180×60
CP-25L-122 1220 685 385 1630
CP-30S-107 3000 85 205 1070 520 180 1480 ウレタン
W車輪
80×73
CP-30L-122 1220 685 345 1630
CP-30L-160 1600 2010
CP-35S-107 3500 1070 520 180 1450
CP-35L-122 1220 685 345 1600
CP-35L-160 1600 1980
CP-50L-150 5000 100 220 1500 700 360 1900 1190 ウレタン
200×70
CP-50L-180 1800 2200
プレミアム標準シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪
ハイブリッド車輪カルオスは走行
抵抗低減により小さな力で操作が可能
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPC-7M-85 700 65 185 850 450 210 1240 1150 カルオス
150×45		 カルオス
65×56
CPC-7S-100 1000 520 280 1390
CPC-7L-100 650 410
CPC-7L-120 1200 1590
CPC-10M-85 1000 80 200 850 450 210 1240 カルオス
180×60 		 カルオス
80×56
CPC-10S-100 1000 520 280 1390
CPC-10L-100 650 410
CPC-10L-120 1200 1590
CPC-13S-100 1300 1000 520 280 1390
CPC-13L-100 650 410
CPC-15M-85 1500 850 470 170 1260 1170 カルオス
80×73
CPC-15S-85 520 220
CPC-15S-98 980 1390
CPC-15S-107 1070 1480
CPC-15S-115 1150 1560
CPC-15J-98 980 620 320 1390
CPC-15J-107 1070 1480
CPC-15L-85 850 685 385 1260
CPC-15L-107 1070 1480
CPC-15L-122 1220 1630
CPC-15L-140 1400 1810
CPC-20S-85 2000 850 520 220 1260
CPC-20S-107 1070 1480
CPC-20S-115 1150 1560
CPC-20L-85 850 685 385 1260
CPC-20L-107 1070 1480
CPC-20L-122 1220 1630
CPC-20L-140 1400 1810
低床シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CP低床型シリーズ
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPL-10M-85L 1000 39 114 850 450 210 1310 1120 ウレタン
150×45		 ナイロン
39×73
CPL-10S-107L 1070 520 220 1530
CPL-10M-85 45 135 850 450 150 1300 ナイロン
45×73
CPL-10M-100 1000 1450
CPL-10S-107 1070 520 220 1520
CPL-10L-122 1220 685 385 1670
CPL-10L-140 1400 1850 ウレタン
45×73
CPL-13S-107 1300 1070 520 220 1520
CPL-13L-122 1220 685 385 1670
CP-10M-85H 1000 65 185 850 450 210 1240 1150 ウレタン
180×60		 ウレタン
65×56
CP-10S-85H 520 280
CP-10S-100H 1000 1390
CP-10L-100H 650 410
CP-10L-120H 1200 1590
CP-13S-100H 1300 1000 520 280 1390
CP-13L-100H 650 410
CP-15M-85H 1500 850 470 170 1260 1170 ウレタン
65×73
CP-15S-85H 520 220
CP-15S-107H 1070 1480
CP-15S-115H 1150 1560
CP-15J-107H 1070 620 320 1480
CP-15L-107H 685 385
CP-15L-122H 1220 1630
CP-15L-140H 1400 1810
CP-20S-85H 2000 850 520 220 1260
CP-20S-107H 1070 1480
CP-20S-115H 1150 1560
CP-20L-107H 1070 685 385 1480
CP-20L-122H 1220 1630
CP-20L-140H 1400 1810
CP-25S-107H 2500 1070 520 220 1480
CP-25L-122H 1220 685 385 1630
プレミアム低床シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪
ハイブリッド車輪カルオスは走行
抵抗低減により小さな力で操作が可能
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPC-10M-85H 1000 65 185 850 450 210 1240 1150 カルオス
180×60		 カルオス
65×56
CPC-10S-100H 1000 520 280 1390
CPC-10L-100H 650 410
CPC-10L-120H 1200 1590
CPC-13S-100H 1300 1000 520 280 1390
CPC-13L-100H 650 410
CPC-15M-85H 1500 850 470 170 1260 1170 カルオス
65×73
CPC-15S-107H 1070 520 220 1480
CPC-15S-115H 1150 1560
CPC-15J-107H 1070 620 320 1480
CPC-15L-107H 685 385
CPC-15L-122H 1220 1630
CPC-15L-140H 1400 1810
CPC-20S-107H 2000 1070 520 220 1480
CPC-20S-115H 1150 1560
CPC-20L-107H 1070 685 385 1480
CPC-20L-122H 1220 1630
CPC-20L-140H 1400 1810
オールステンレスシリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CPステンレスシリーズ
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPFS-10S-100 1000 80 200 1000 520 280 1360 1160 カルオス
150×45		 カルオス
80×56
CPFS-10J-100 600 360
CPFS-10S-100H 65 185 520 280 カルオス
65×56
CPFS-10J-100H 600 360
CPFS-15M-85-A 1500 80 200 850 470 170 1230 1170 カルオス
180×60		 カルオス
80×73
CPFS-15S-107-A 1070 520 220 1450
CPFS-15L-107-A 685 385
CPFS-15L-122-A 1220 1600
CPFS-15S-107H-A 65 185 1070 520 220 1450 カルオス
65×73
CPFS-15J-107H-A 620 320
CPFS-15L-122H-A 1220 685 385 1600
TSKJ-20S-107CS 2000 80 200 1070 520 220 1450  ナイロン
175×60		 ナイロン
80×75
CPFS-20S-107-A カルオス
180×60		 カルオス
80×73
CPFS-20L-122-A 1220 685 385 1630
準ステンレスシリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CP準ステンレスシリーズ
フレーム/ハンドル/車軸関係はステンレス
その他はニッケルクロームメッキ仕上げ
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPFG-15M-85-A 1500 80 200 850 470 170 1230 1170 カルオス
180×60		 カルオス
80×73
CPFG-15S-107-A 1070 520 220 1450
CPFG-15L-107-A 685 385
CPFG-15L-122A 1220 1600
CPFG-15S-107H-A 65 185 1070 520 220 1450 カルオス
65×73
CPFG-15J-107H-A 620 320
CPFG-15L-122H-A 685 685 385 1600
CPFG-30L-122-A 3000 85 205 ウレタン
180×60		 カルオス
80×73
W車輪
冷凍型シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CP冷凍型シリーズ
塗装仕上げ
ポンプ主要部と摺動部はステンレス
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPF-15M-85-A 1500 80 200 850 470 170 1230 1170 ナイロン
175×60		 ナイロン
80×75
CPF-15S-107-A 1070 520 220 1450
CPF-15L-107-A 685 385
CPF-15L-122-A 1220 1600
CPF-15S-107H-A 65 185 1070 520 220 1450 ナイロン
65×73
CPF-15L-122H-A 1220 685 385 1600
CPF-20S-107-A 2000 80 200 1070 520 220 1450 ナイロン
80×75
CPF-20L-122-A 1220 685 385 1600
低音型シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CP低音型シリーズ
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CP-15S-107T 1500 80 200 1070 520 220 1480 1170 ステレオ
180×60		 ホワイト
ウレタン
80×73
CP-15J-107T 620 320
CP-15L-122T 1220 685 385 1630
金庫運搬型
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CP金庫運搬型
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPL-10B-85 850 45 135 850 280 1300 1120 ウレタン
150×45		 ナイロン
45×73
薄型・軽量パレット専用型
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPL-10S-107UH 1000 45 135 890 520 220 1465 1120 ウレタン
150×45		 ナイロン
45×73
ビールパレット専用型
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 ビールパレット専用型
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CP-10J-100H 1000 65 185 1000 600 360 1390 1170 ステレオ
180×60		 ウレタン
65×56
CP-15J-98H 1500 980 620 320 ウレタン
65×73
ヨコ移動兼用型
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 CPW-15L-65
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
CPW-15L-65 1500 80 205 650 685 345 1060 1170 ステレオ
180×60		 ウレタン
80×73
70×56
CPW-15L-85 850 1260
CPW-15L-107 1070 1480
CPW-15L-122 1220 1630
TCP型
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 TCP型
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
TCP-15S-114 1500 80 180 1140 520 220 1660 1170 ステレオ
180×60		 ウレタン
80×73
TCP-15L-114 685 385
デジパレシリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪 計量器付シリーズ
ステンレス製も承ります
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
DPS-1000J 1000 82 202 1350 590 210 1880 1170 ステレオ
180×60		 ウレタン
65×73
DPS-1500J 1500

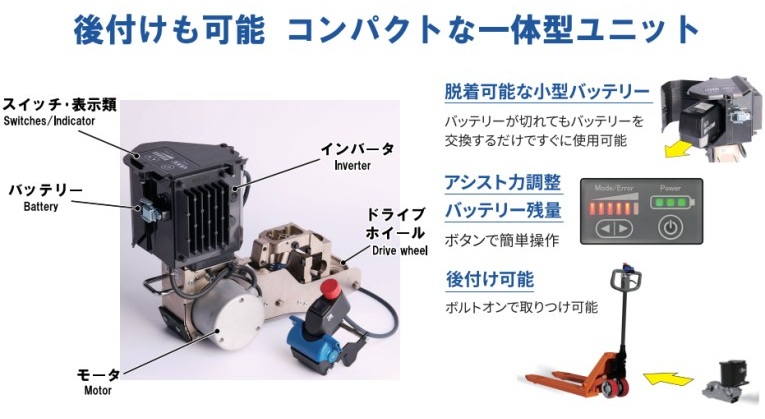

電動アシスト付シリーズ
型式 積載
荷重
(㎏)		 フォーク高さ(㎜) フォーク寸法(㎜) 機体寸法(㎜) 車輪
簡単操作でラクラク安心。
軽く力を加えるだけで
ユニットが賢くアシスト。
(アシストユニットの後付けも可能です)
※後付けは左表の仕様に準じる
最低位 最高位 長さ 外幅 内幅 全長 全高 ステアリング
ホイール
φ×幅(㎜)		 ロード
ホイール
φ×幅(㎜)
EDT-15M-85 1500 80 200 850 470 170 1460 1235 ステレオ
180×60		 ウレタン
80×73
EDT-15S-85 520 220
EDT-15S-98 980 1590
EDT-15S-107 1070 1680
EDT-15S-115 1150 1760
EDT-15J-98 980 620 320 1590
EDT-15J-107 1070 1680
EDT-15L-85 850 685 385 1460
EDT-15L-107 1070 1680
EDT-15L-122 1220 1830
EDT-15L-140 1400 2010
低床型
EDT-15M-85H 1500 65 185 850 470 170 1460 1235 ステレオ
180×60		 ウレタン
65×73
EDT-15S-85H 520 220
EDT-15S-107H 1070 1680
EDT-15S-115H 1150 1760
EDT-15L-107H 1070 685 385 1680
EDT-15L-122H 1220 1830
EDT-15L-140 1400 2010
ビールパレット専用型
EDT-15J-98H  1500 65 185 980 680 320 1590 1235 ステレオ
180×60		 ウレタン
65×73
TCP型
EDTT-15S-114 1500 80 180 114 520 220 1860 1235 ステレオ
180×60		 ウレタン
80×73
EDTT-15L-114 685 385
低音型
EDT-15S-107T 1500 80 200 1070 520 220 1680 1235 ステレオ
180×60		 ウレタン
80×73
EDT-15J-107T 620 320
EDT-15L-122T 1220 685 385 1830

オプション
パーキングブレーキ 大車輪カバー
※制動ブレーキ、
パーキングブレーキとの併用は不可		 補助キャスター W車輪
 CP-30/50は標準装備
パーキングブレーキ(全機種) 制動ブレーキ 大車輪カバー(全機種) 補助キャスター(5t用) W車輪型(標準タイプCP15～25)
ウレタン車輪
CP-20/30は標準装備		 ウレタン車輪 ナイロン車輪 静電気拡散性車輪 抗菌ホワイトウレタン車輪
ウレタン車輪
(標準タイプCP-10～20)		 ウレタン車輪
(CP-10～25)		 ナイロン車輪
(CP-10～25)		 静電気拡散性車輪
(CP-10～25)		 抗菌ホワイトウレタン車輪
(CP-10～20)
カルオス車輪
(CP-10～20)
